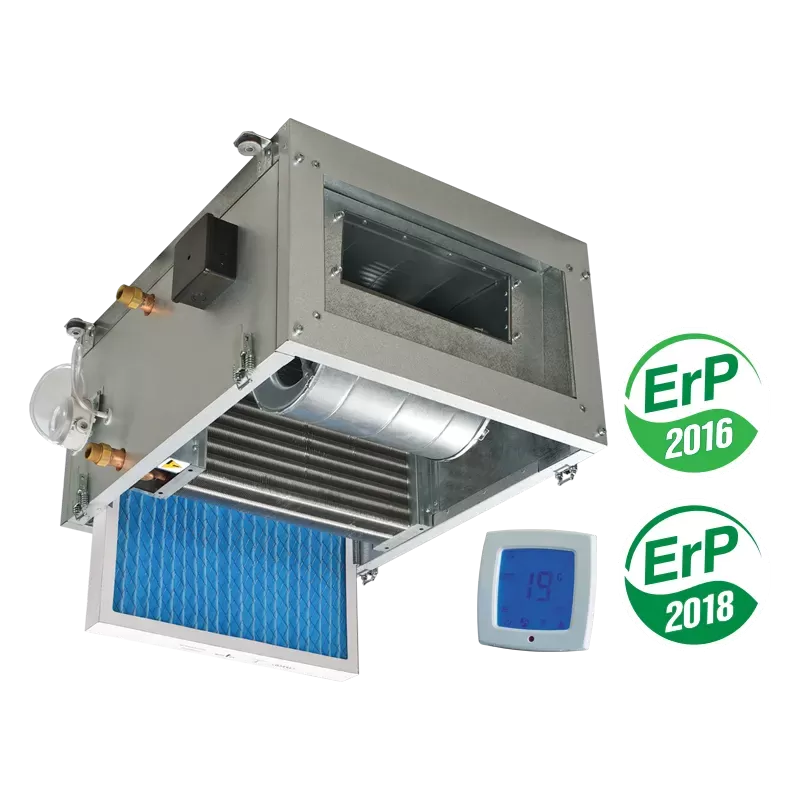

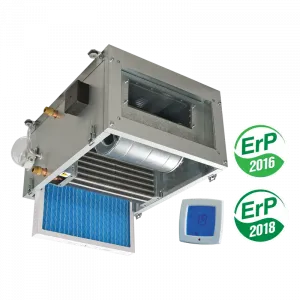

ВЕНТС Приточно- вытяжная установка МПА 3500 В LCD

Приточная установка МПА представляет собой полностью готовый вентиляционный агрегат, обеспечивающий фильтрацию, подогрев и подачу свежего воздуха в помещения. Предназначена для соединения с прямоугольными воздуховодами номинальным сечением 400х200, 500х250, 500х300, 600х300, 600х350 и 800х500 мм.

КОРПУС

Корпус изготовлен из стали с алюмоцинковым покрытием.

Внутри – тепло- и звукоизоляция из минеральной ваты толщиной 25 мм.

ФИЛЬТР

Высокая степень очистки приточного воздуха достигается за счёт установки встроенного фильтра класса G4.

НАГРЕВАТЕЛЬ

Для подогрева приточного воздуха зимой и в межсезонье используется водяной (гликолевый) нагреватель.

Водяные нагреватели предназначены для эксплуатации при максимальном рабочем давлении 1,0 МПа (10 бар) и максимальной рабочей температуре теплоносителя 95 °С.

ВЕНТИЛЯТОР

Применяется центробежный вентилятор двустороннего всасывания с загнутыми вперед лопатками и встроенным термостатом защиты с автоматическим перезапуском.

Электродвигатель вентилятора и рабочее колесо динамически сбалансированы в двух плоскостях.

Шариковые подшипники качения электродвигателя не требуют обслуживания, срок их службы составляет не менее 40000 часов.

УПРАВЛЕНИЕ И АВТОМАТИКА

Возможны два варианта исполнения:

Без управления, когда потребитель самостоятельно определяет и подбирает необходимую систему автоматики.

Со встроенной системой управления и автоматики, которая позволяет регулировать производительность вентилятора (3 скорости), устанавливать температуру приточного воздуха, контролировать степень загрязнения фильтра. Управлять установкой можно при помощи панели управления. В стандартный комплект установки входит провод длиной 10 м для пульта.

Функции управления и защиты МПА...В

включение/выключение электродвигателя установки,

выбор скорости вращения вентилятора (3 скорости),

поддержание заданной температуры приточного воздуха: управление циркуляционным насосом и регулирующим вентилем смесительного узла нагревателя,

защита жидкостного нагревателя от замерзания (по датчику температуры воздуха после нагревателя и по датчику температуры обратного теплоносителя),

управление и контроль работы внешнего циркуляционного насоса, установленного на линии подачи теплоносителя в жидкостный нагреватель (насос смесительного узла),

Для плавной регулировки температуры воздуха в установках с водяным нагревателем рекомендуется использовать смесительные узлы УСВК.

управление компрессорно-конденсаторным блоком (ККБ) воздухоохладителя, учитывая температуру помещения (при дополнительной установке канального воздухоохладителя),

управление приточным вентилятором и контроль за его работой,

контроль загрязненности фильтра,

управление электроприводом внешнего воздушного клапана,

остановка системы по команде от щита пожарной сигнализации.

Смесительный узел УСВК с трехходовым регулирующим вентилем и циркуляционным насосом, позволяет наиболее плавно регулировать мощность обогрева, и сводит к минимуму угрозу замерзания жидкости в нагревателе.

МОНТАЖ

Приточная установка монтируется на полу, подвешивается к потолку при помощи монтажного уголка с вибровставкой или крепится на стене при помощи кронштейнов.

Монтаж можно осуществить как во вспомогательных помещениях (балкон, кладовая, подвал, чердак и т.д.), так и в основных, поместив установку над подвесным потолком, в нишу или открытым способом.

Установку можно монтировать в любом положении, кроме вертикального, когда поток воздуха направлен вниз (ТЭНы не должны находиться под вентилятором).

Необходимо предусмотреть возможность доступа к установке для сервисного обслуживания и чистки фильтра.
